Die universal 180° Bogenmodule

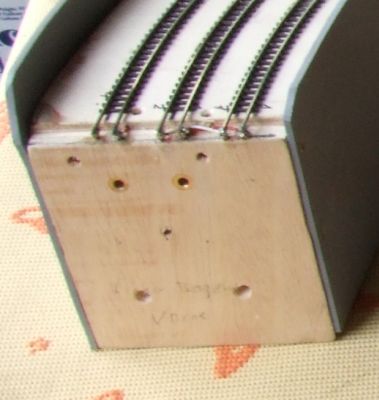

Die Köpfe wurden den Jörger- Köpfen nachempfunden, nur ca 10 cm breit

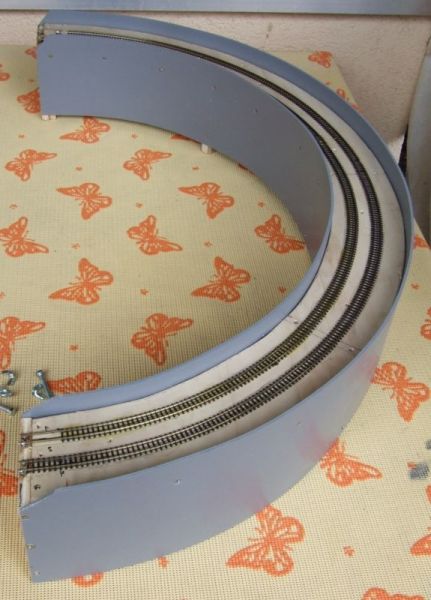

das rechte Bogenmodul, 2 gleisig, Radius 370° und 345°

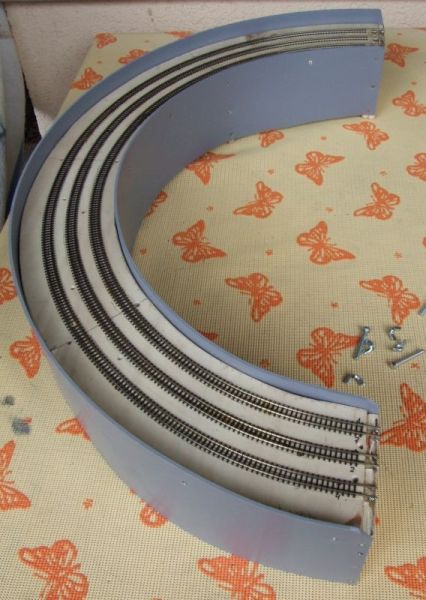

das linke Bogenmodul, 3 gleisig, Radius 370°,  345° und 320°.

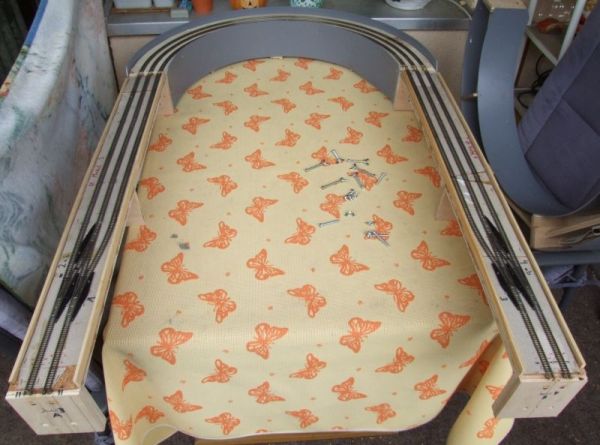

Der innere Bogen ist für die kleinen Ausweichmodule


So können jeweils vorne und hinten ausgestaltete Module (wie im Oktober 2011 bei der US-Convention) angestzt werde und somit steht für beide Kreise ein Ausweichgleis bereit.

Beispiele für das Anbringen, Verlegen und Ausrichten der Gleise (gilt für alle Modulplatten):

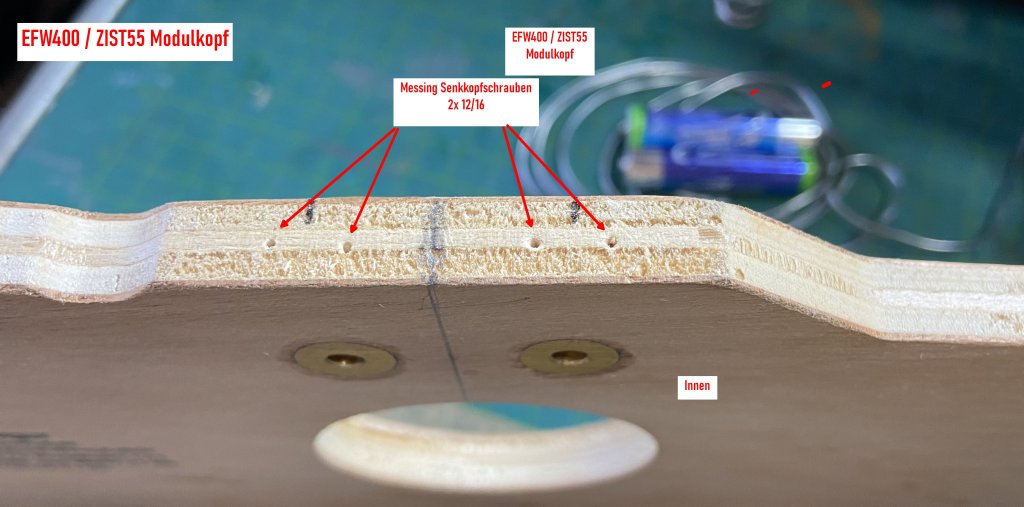

In die angedeuteten Löcher kommen Messing Senkkopfschrauben 2x12 oder ggf. 16, auf die die Schienen angelötet werden.

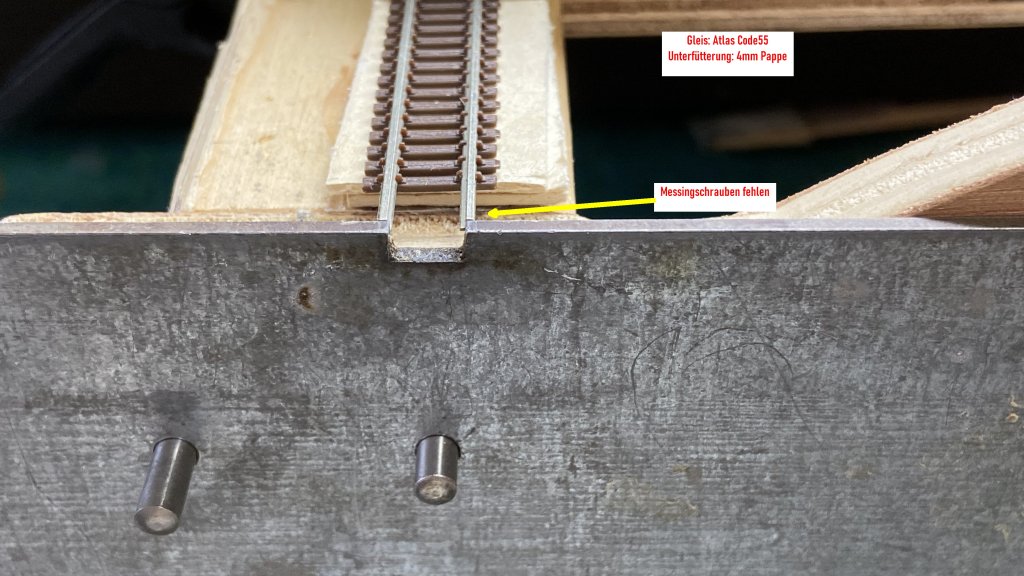

Anbringen und ausrichten der Schienen, je nach Hersteller, muß unter die Schienen 1-4mm Kork, Pappe, ....... (Im Bild fehlen die Messingschrauben).

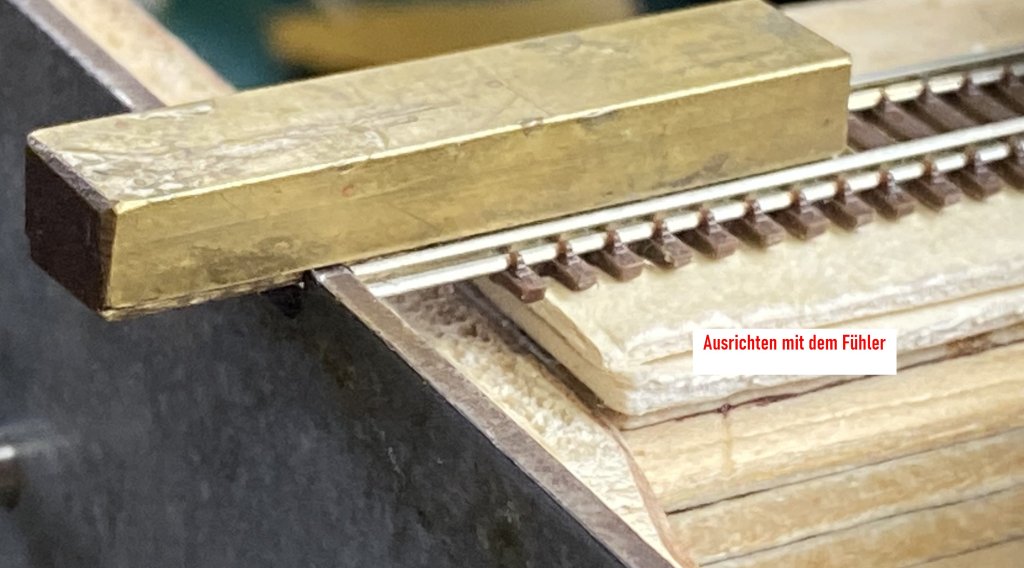

Mit der Fühlerlehre werden die Schienen ausgerichtet (auch wenn man 100%  richtig ausgerichtet und verlötet hat, wird der Übergang zum nächten Modul
nicht immer passen. Hier müssen die einzelnen Schienen ggf. korrigiert werden (auflöten, Schraube eventuell verändern und wieder anlöten, am besten mit einer Zange
am nächtesn Modul ausrichten).
Achtung, ein Modul sollte immer das "Mastermodell" sein, an dem ausgerichtet wird.
