Die Modulbeleuchtung

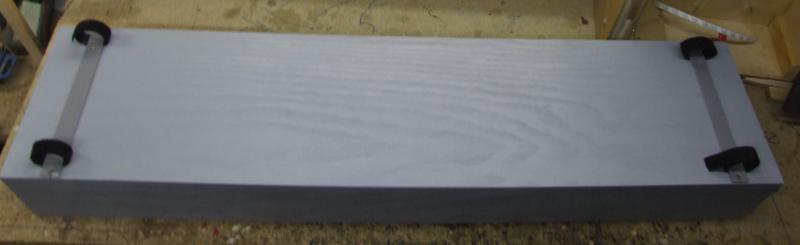

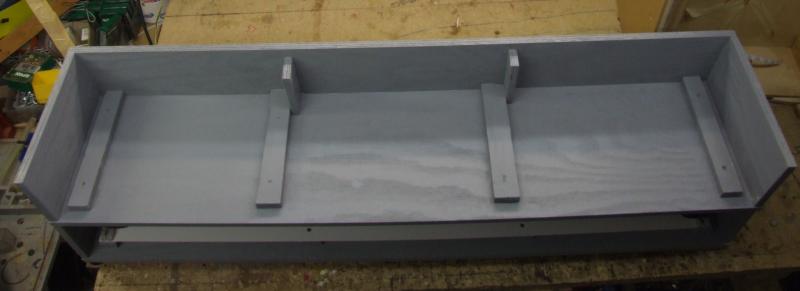

Die Beleuchtungskaesten, 88 x 20 x 10 cm, passend zur Modullaenge
The light boxes, 88 x 20 x 10 cm, suitable for modulelengh

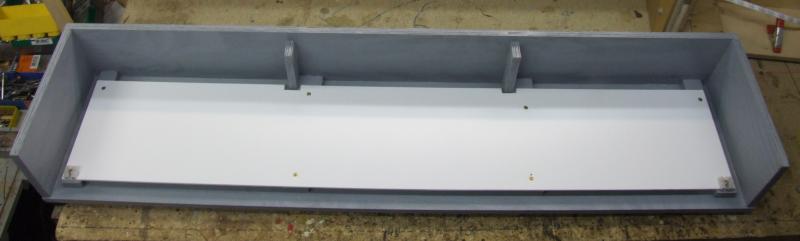

Die PVC Platte (Bastlerglas aus dem Baumarkt), vorbereitet für die Led-Streifen
The PVC plate (glass hobbyists from the hardware store), prepared for the Led Strip

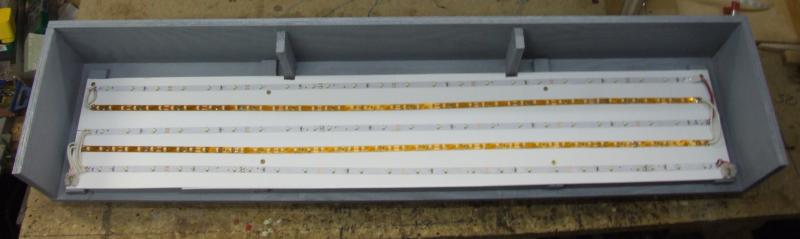

5 Ledstreifen aufgeklebt, jeweils 80 cm, 3 Streifen mit 3 Leds / 10 cm kaltweiß, 2 Streifen mit 3 Leds / 5 cm warmweiß
5 Ledstripes fixed, each 80 cm, 3 strips of 3 LEDs / 10 cm cool white, 2 strips of 3 LEDs / 5 cm warm white

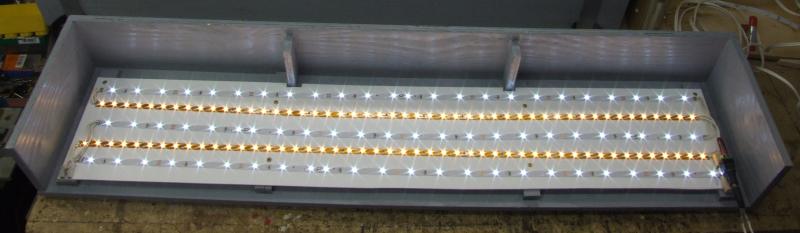

funktioniert / ready


die Halterung für die Regalträger, angeschraubte Klettbaender
the holder for the carrier rack, bolt hook and pile tape

Stromversorgung meiner Module




Die 230V Stromversorgung, mit 10m Kabel, hinten aufgewickelt und einem 200W Led-Trafo mit Funkdimmer.
Die Platte wird an das mittlere Standbein geschraubt .
Sie ist als Versorgung aller genutzten Anlagen / Module gedacht.

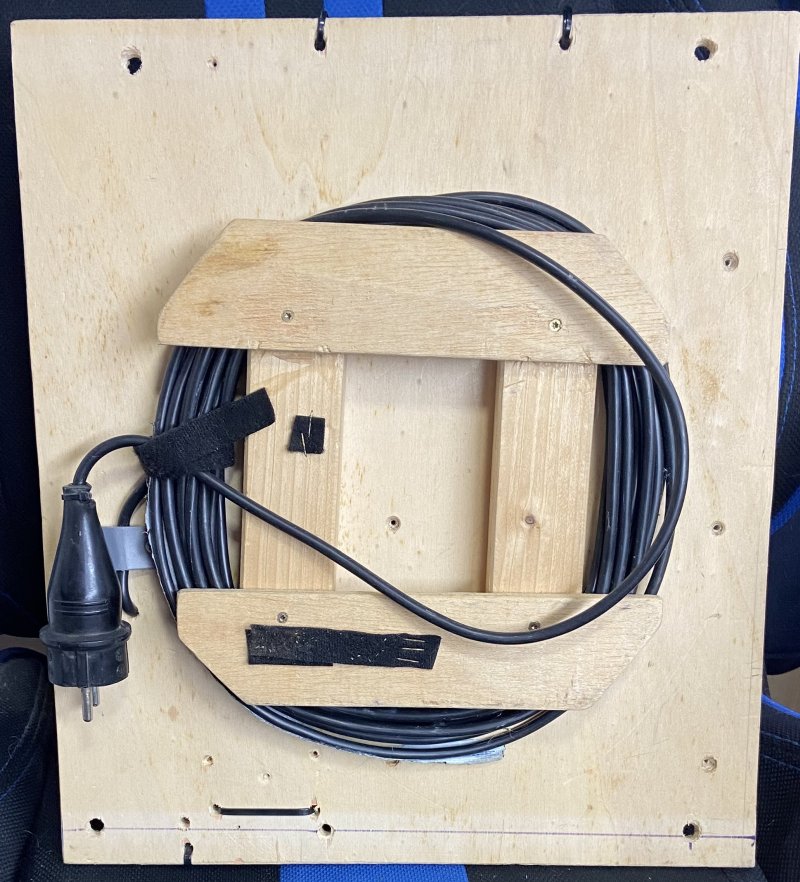

The 230V AC power supply, with10m cables, in the rear wrappedand with a 12V DC / 200W Led-transformer and Led Dimmer.
The plate is screwed to the middle legs.
It is intended to supply all systems / modules used.

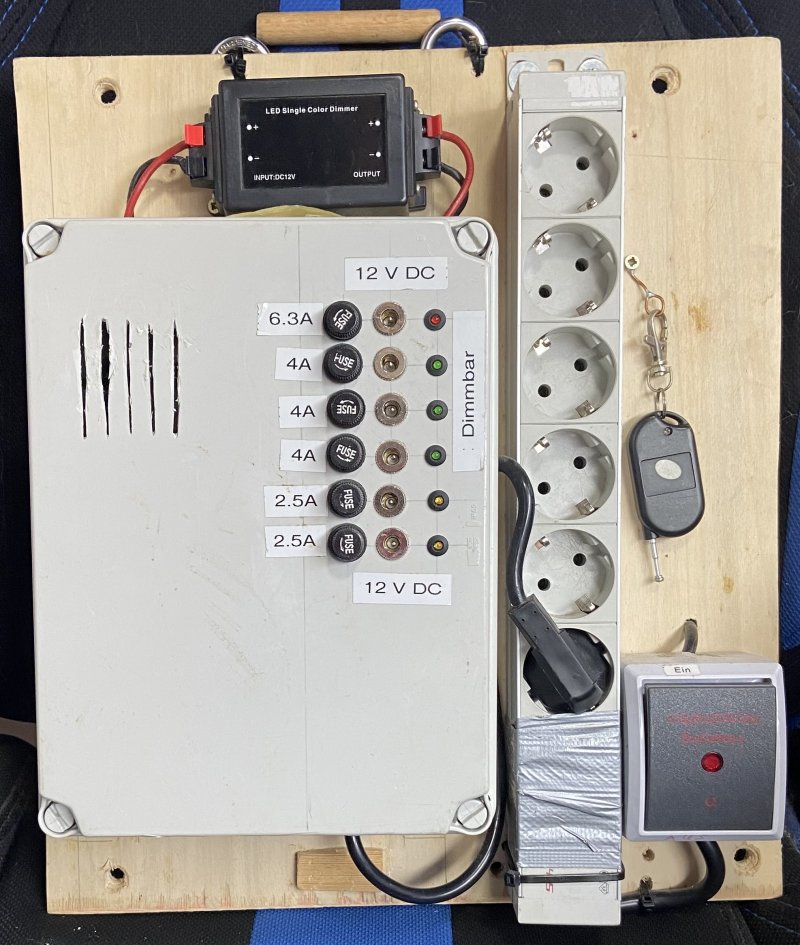

Alle elektrischen Teile wurden über Ebay bezogen bzw. waren vorhanden.  Das 12V Netzteil wurde in ein Kunsstoffgehäuse (IP65)
eingebaut und die 12V Abgänge über Sicherungen an 6 DC Buchsen verteilt. An die 4 / 6,3A Sicherungen können jeweils mehrere
LED Beleuchtungen angeschlossen werden. Die 2,5A Ausgänge sind als Versorgung der Anlage/Module vorgesehen.
Damit die Anlagen elektrisch immer komplett ausgeschaltet wird, wurde als Hauptschalter ein "Heizungschalter" verwendet,
der L und N, egal wie gesteckt wird, abschaltet.

All electric parts are from ebay or  I had it. The 12V power supply was in a plastic box (IP65) installed and the 12V outlets are distributed to 6 DC sockets via fuses. The 4 / 6.3A fuses can each have several LED lighting can be connected.
The 2.5A outputs are intended to supply the layout / modules.
To ensure that the electrical system is always completely switched off, a "heating switch" was used as the main switch. the L and N, regardless of how it is plugged in, switches off.
