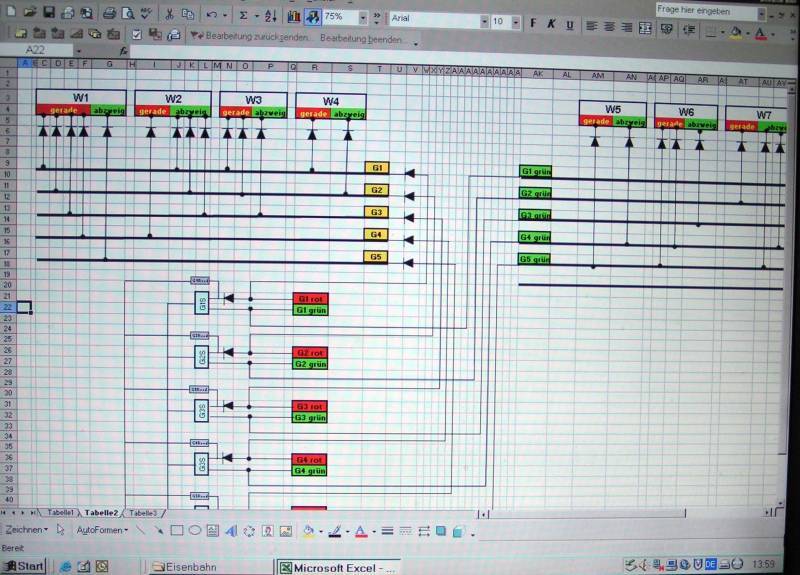

Auf dem PC wurde die Weichenmatrix entwickelt, somit werden die zu fahrenden Weichenstraßen mit einem Knopfdruck geschaltet.

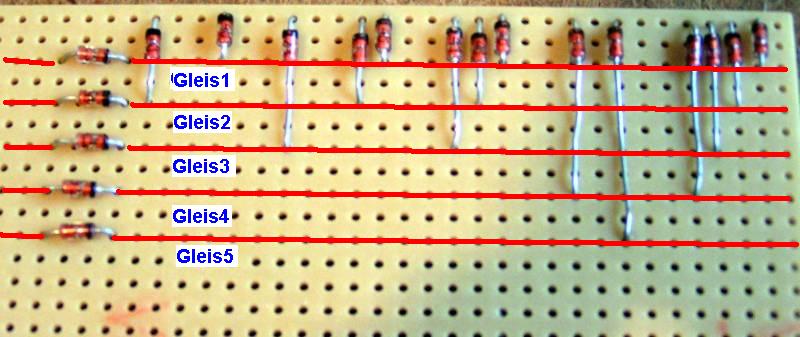

Und so shen die fertigen Platinen aus. Gelötet wird auf der Leiterbahnenseite. Diese Platine schaltet
die Zufahrtsweichen für die Durchfahrtsgleise 1 bis 5. Die 12 V Wechselspannung wird über Gleichrichter gleichgerichtet.
Die Plus-Spgn schaltet die Weichen und Relais. Als Dioden verwende ich 1N4048, die sollten mit 500mA Last-Strom ausreichen.
.
